シティカブリオレ

#095エバポレーターの状態確認

Entry:2023.07.08 / Work:2023.07.08

クーラーは5年前にガスを充填して、今でもそこそこ効いてるのだけども、エバポレーターを綺麗にしたらも少し効くようになるかと思い、開けてみました。参考にしたのはこちらの記事... エバポレーターの風通しを良くしよう!(https://col.xii.jp/work/040708tacos/)

がしかし、中を見てみると熱交換器のフィン部分は綺麗な状態で、外気/循環切り替えダクト接続部のクッションパッキンも貼り替えられ、良い状態 !?

PHOTOS & WORKING

エバポレーターの状態確認 12

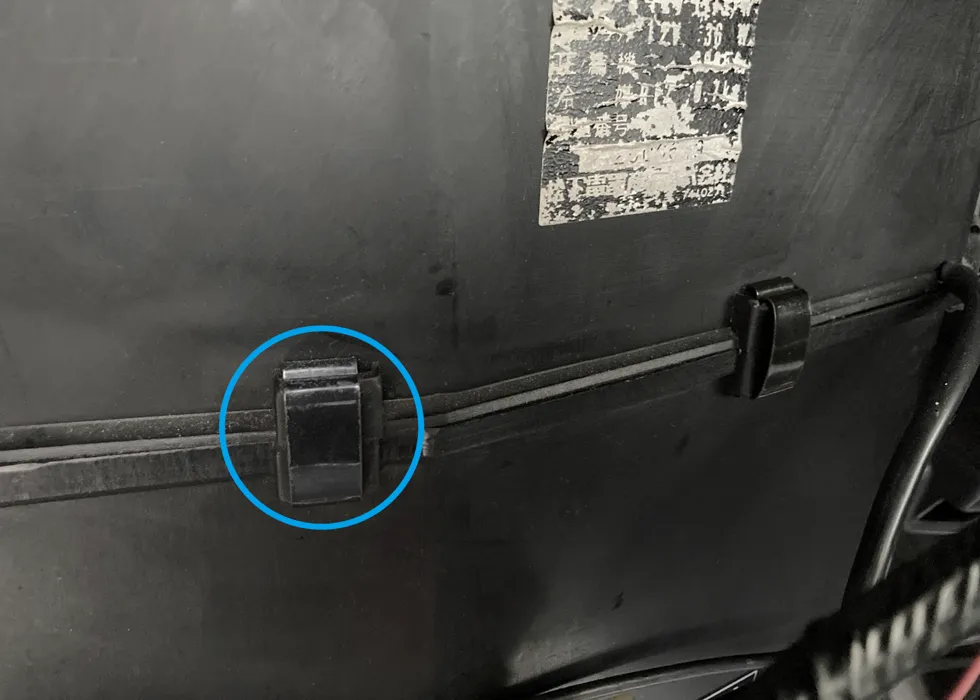

クリップはついに元の場所に戻りました。

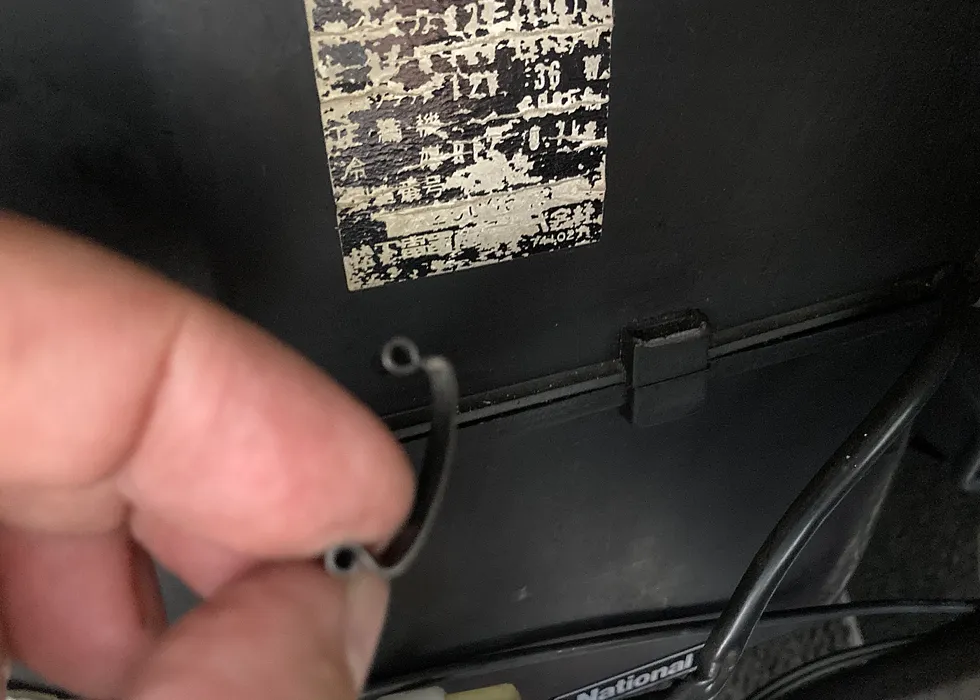

このクリップ、どこから外れたか分からず何年も保管していました。

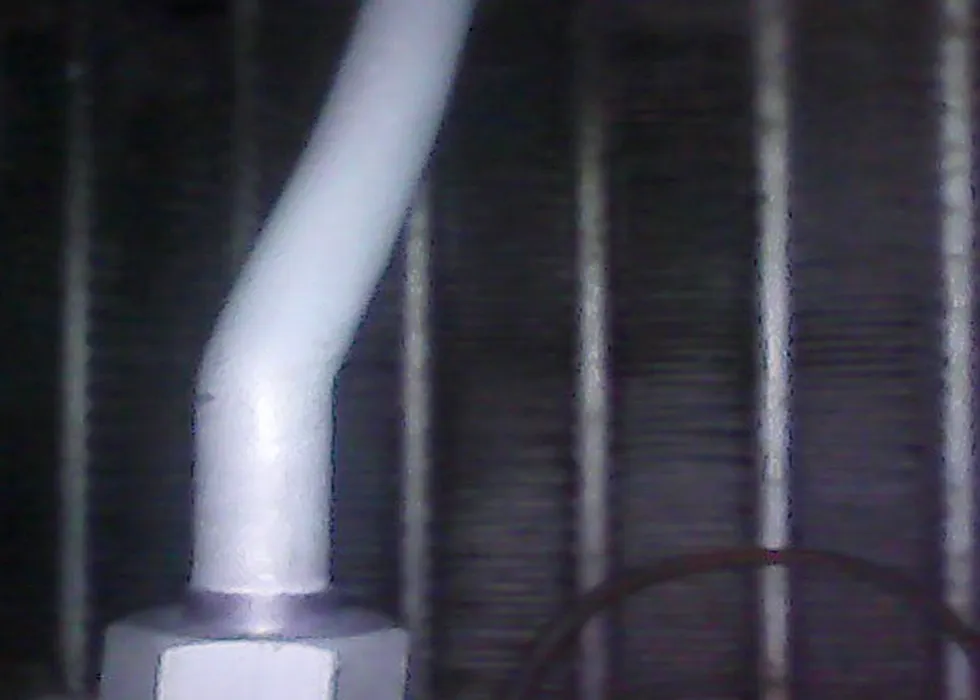

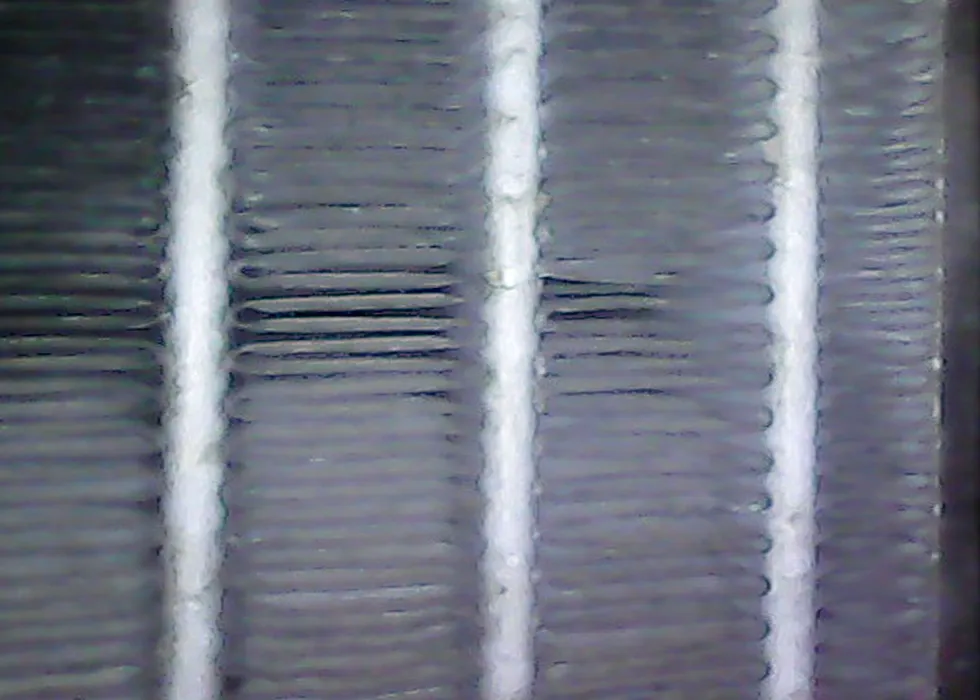

熱交換器のフィンもこの通り綺麗な状態です。
画質が悪いですが、埃などは積もっていないようです。

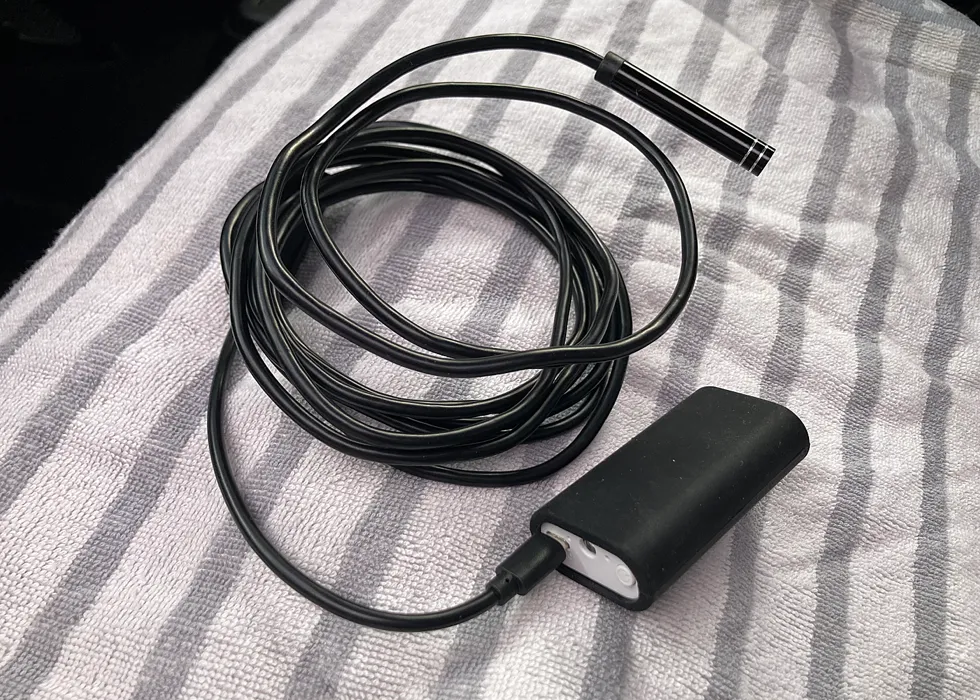

エバポレーターのフィンの確認には、このワイヤースコープを使いました。
外したダクトを撮影するの忘れてた。

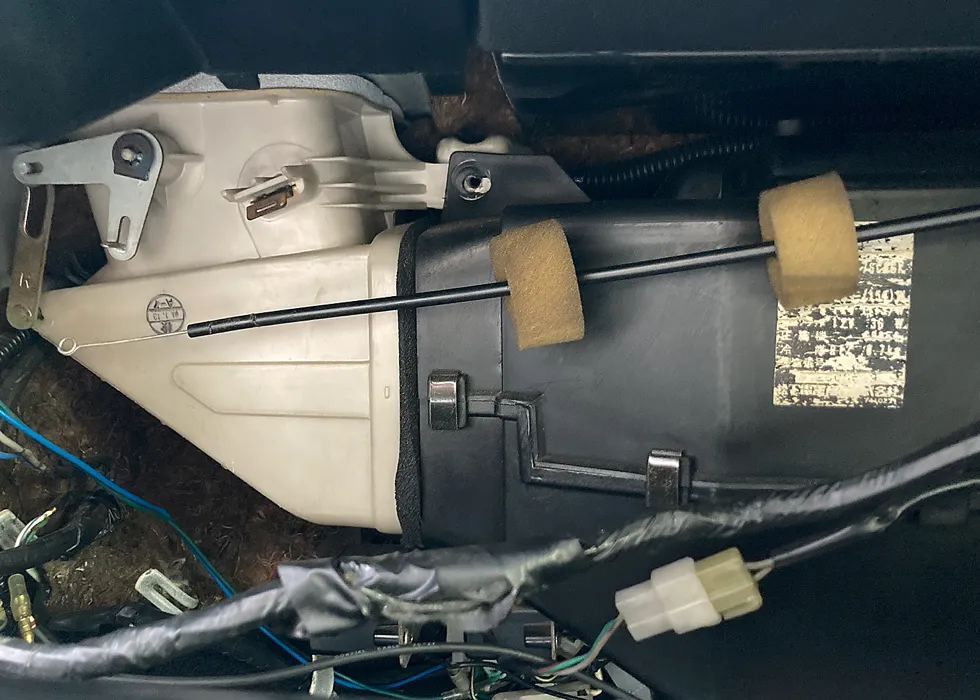

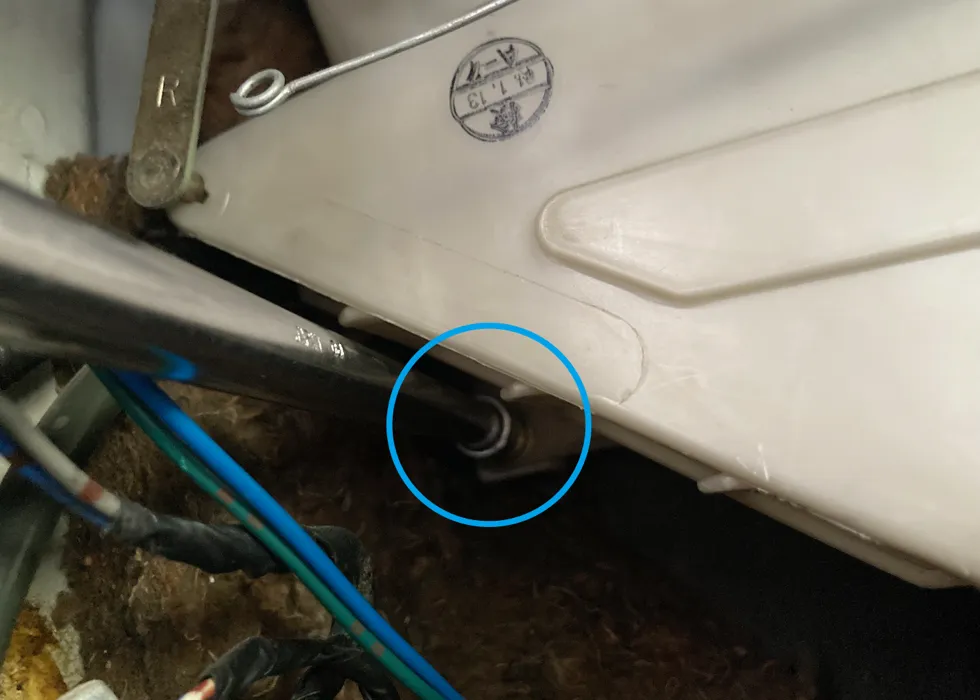

よく見える位置にある右上のボルトと、この左下の奥にあるボルトを外します。

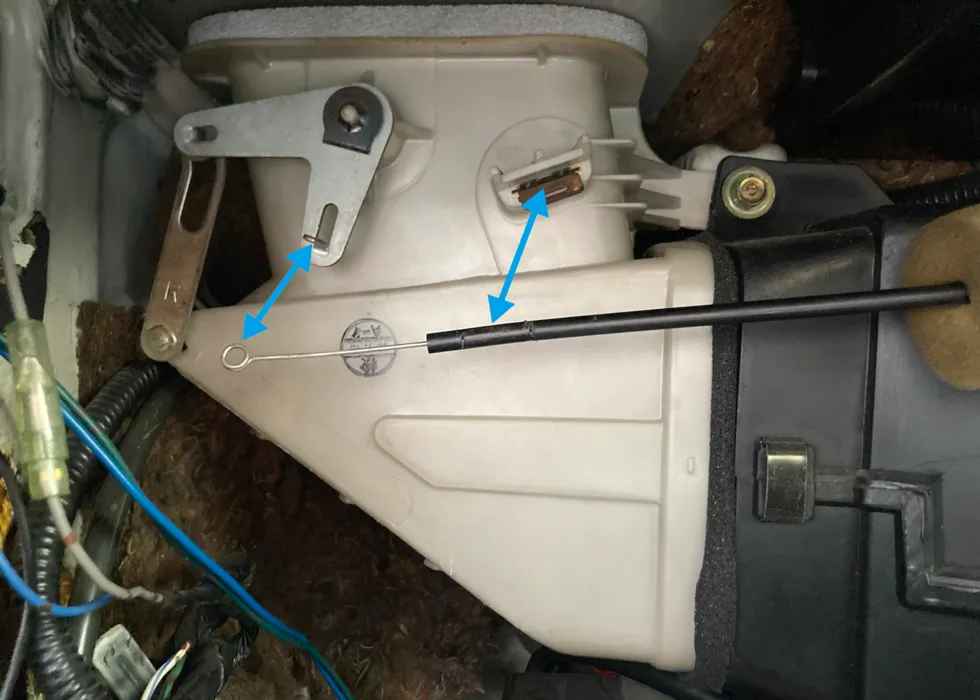

外気/循環切り替えダクトにつながるケーブルを外します。

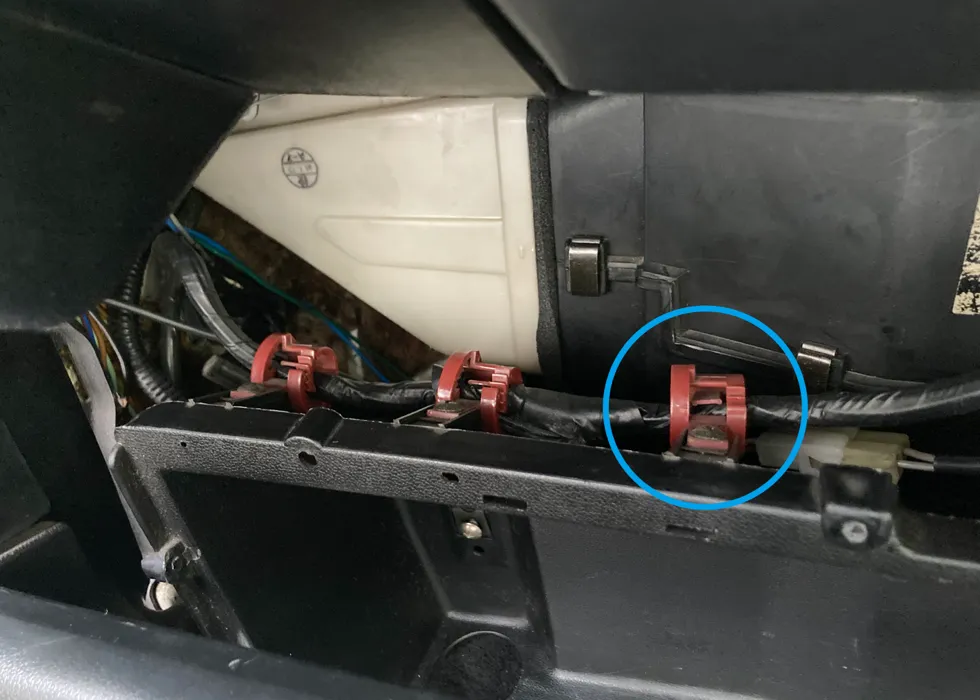

電線がクランプで固定されているので、3箇所開いて電線を外し、トレイを下に抜きます。

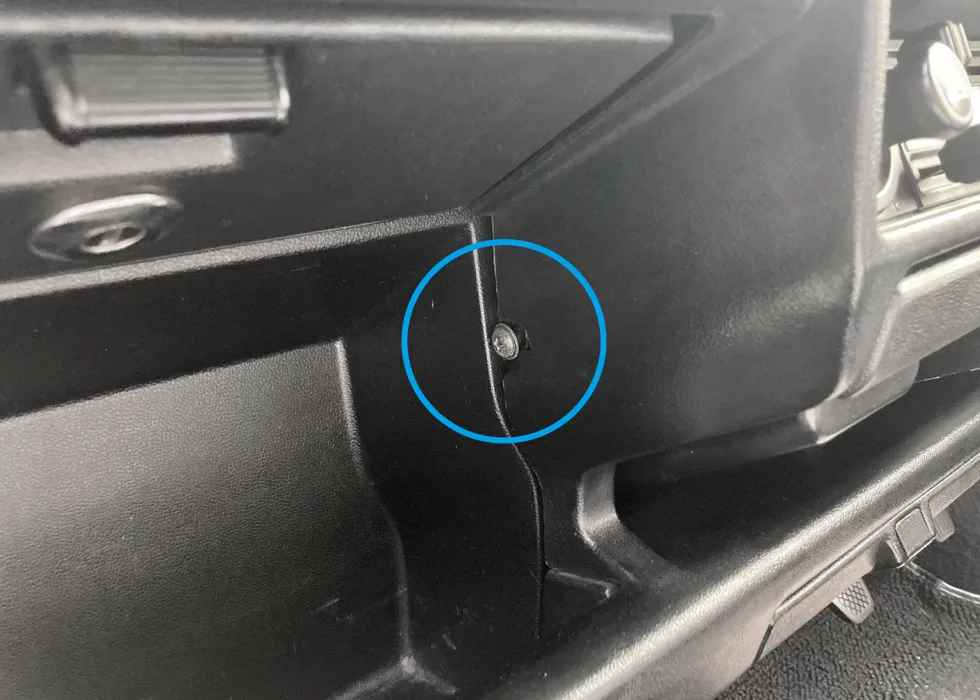

アンダートレイ左右にあるビス2本を外します。ここのビスは緩めるだけでOK。

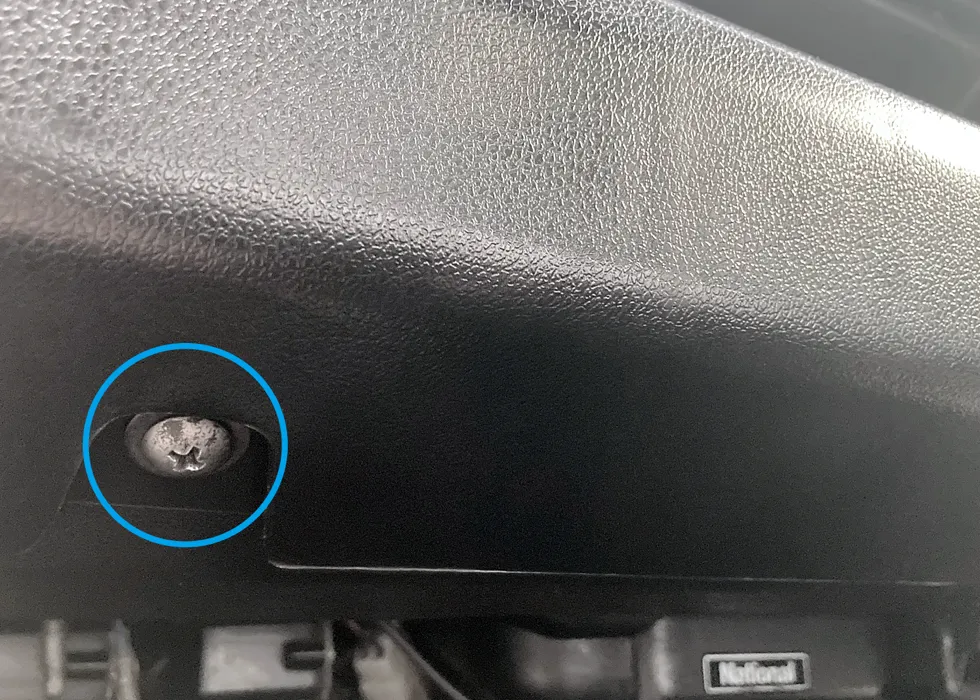

アンダートレイ下側の左右にあるビス2本を外します。

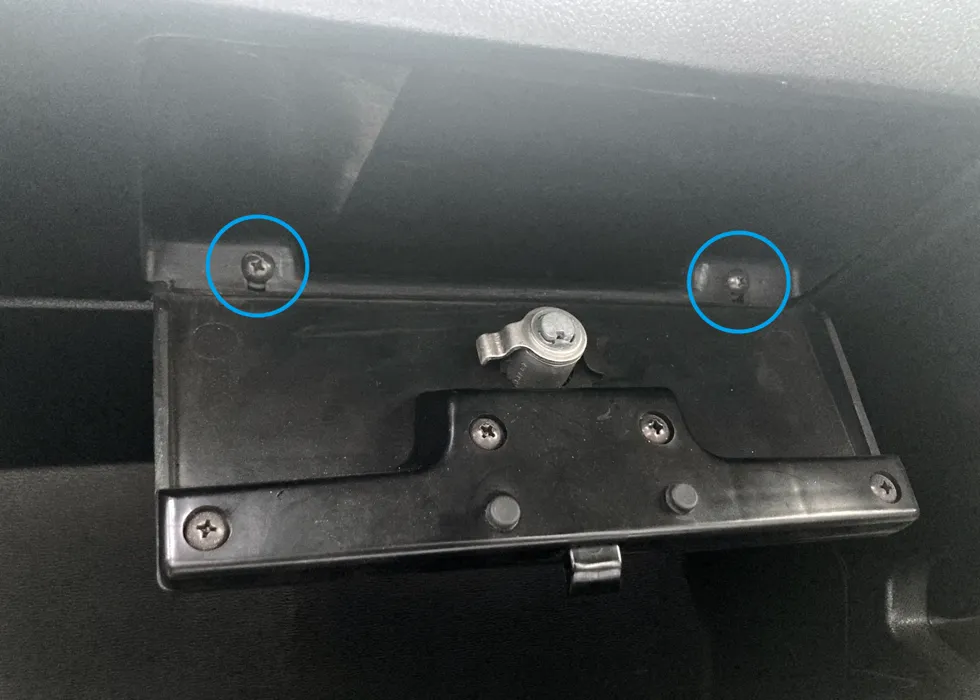

ダッシュボード下の書類入れの蓋を開け、ビスを2本外します。
