シティカブリオレ

#026ワイヤータック右側

Entry:2020.09.21 / Work:2020.07.10←06.28

左前が良い感じに収まったので、右もやるでしょう、なんだけども、なかなか手強い。線多いし、右から左前のヘッドライトまでいってる長いのもあるし、裏を回すには長さが足りないやつもあるし...　あれこれ思案して、何度か取り回しをやり直し、長さが足りない線はカットし延長、メインヒューズは下方に付け直し、スッキリ！地味だけど満足感のあるカスタムでした〜

PHOTOS & WORKING

ワイヤータック右側 23

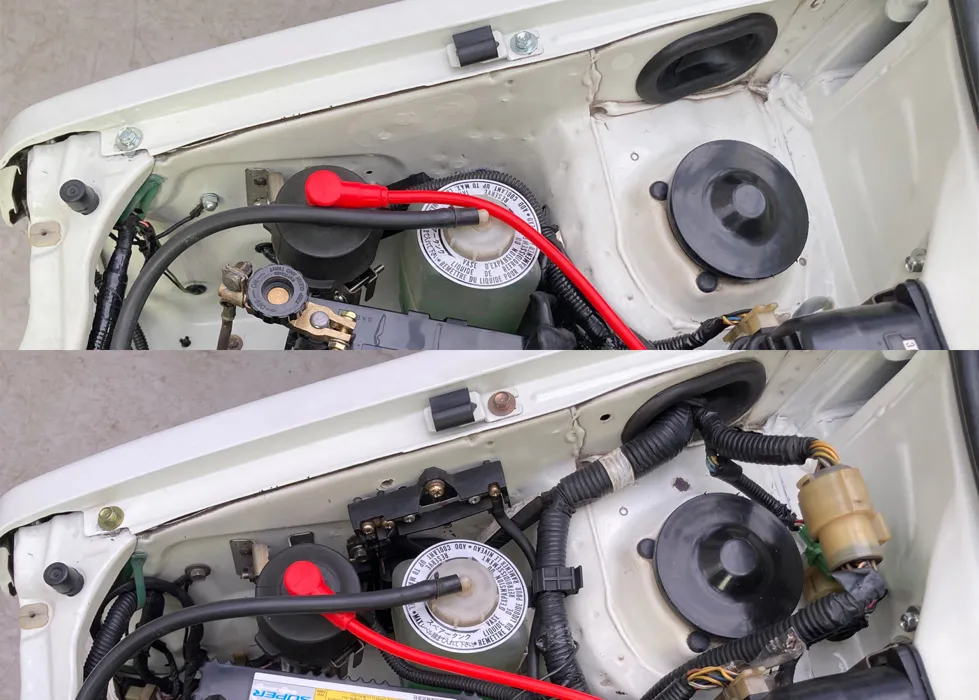

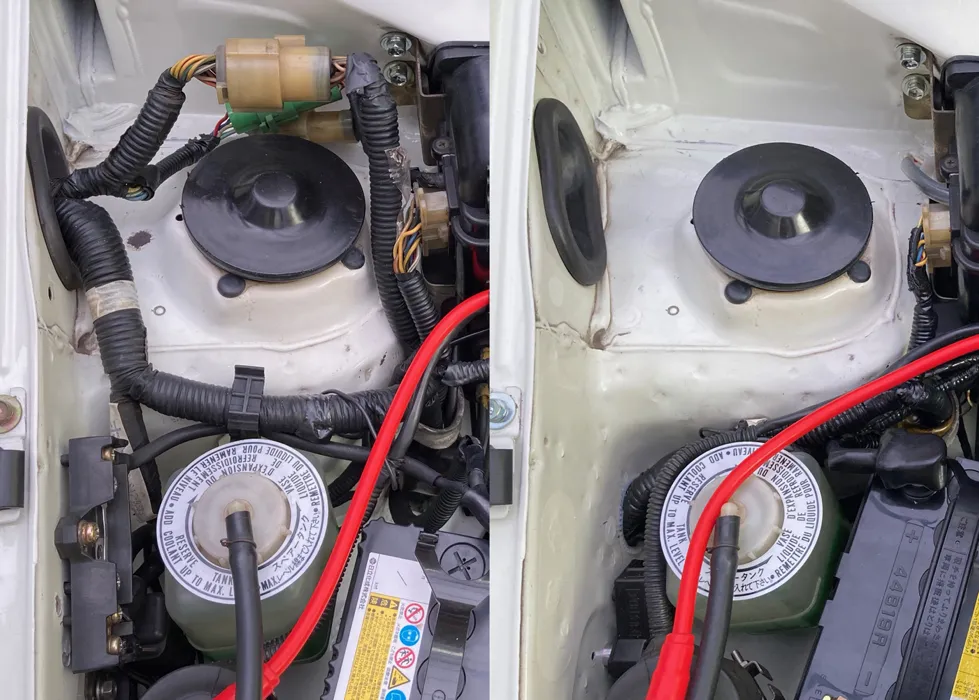

ビフォアー / アフター、ケーブル類が見えなくなり、すっきりしました！
コネクターを下に引き込んで隠します。

ケーブルを下から通してコントロールボックスへ接続します。
太いケーブルで隠れていますが、奥にコネクターが見えます。
ケーブルをまとめました。

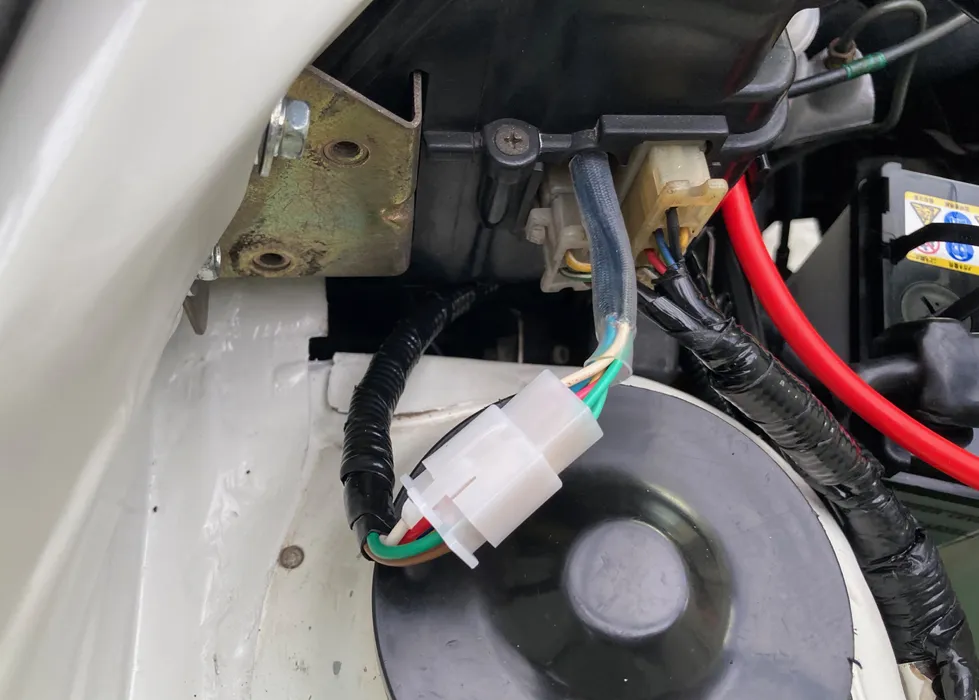

コントローラー側への接続には、元のコネクターを使用します。

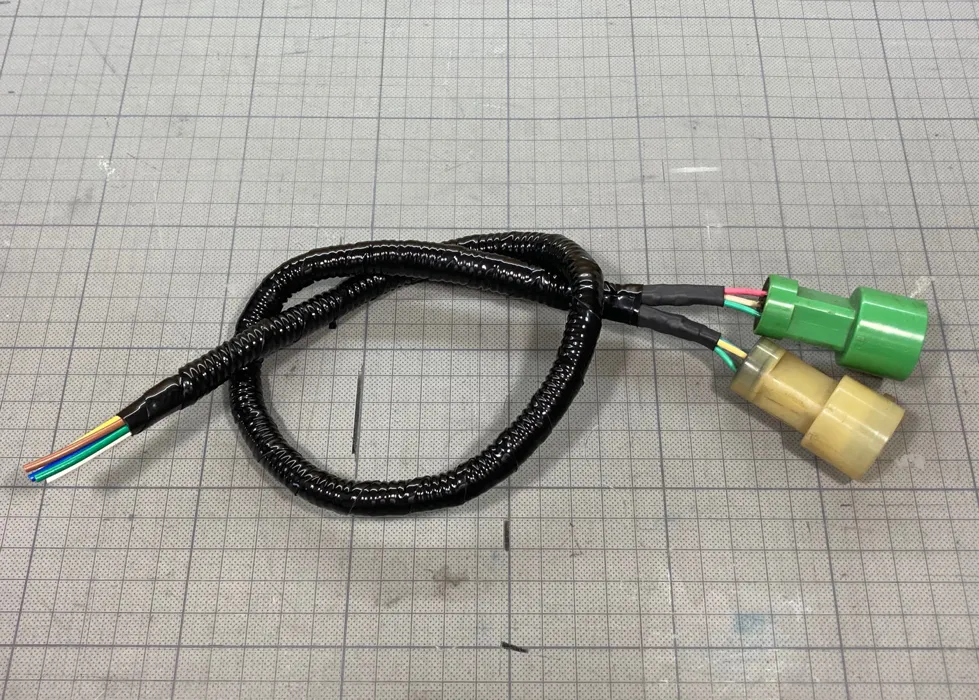

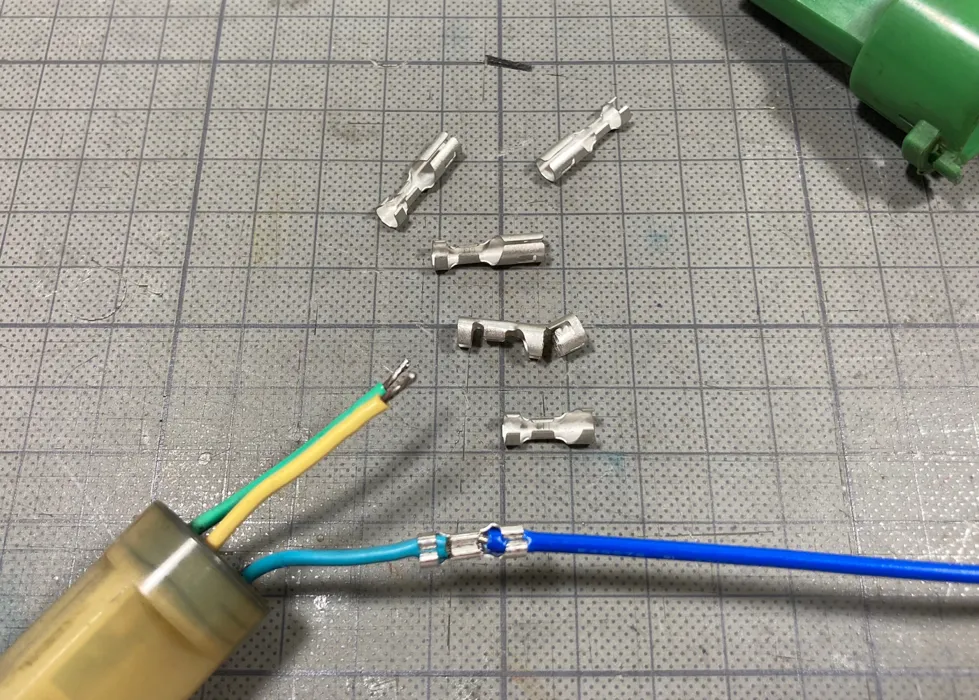

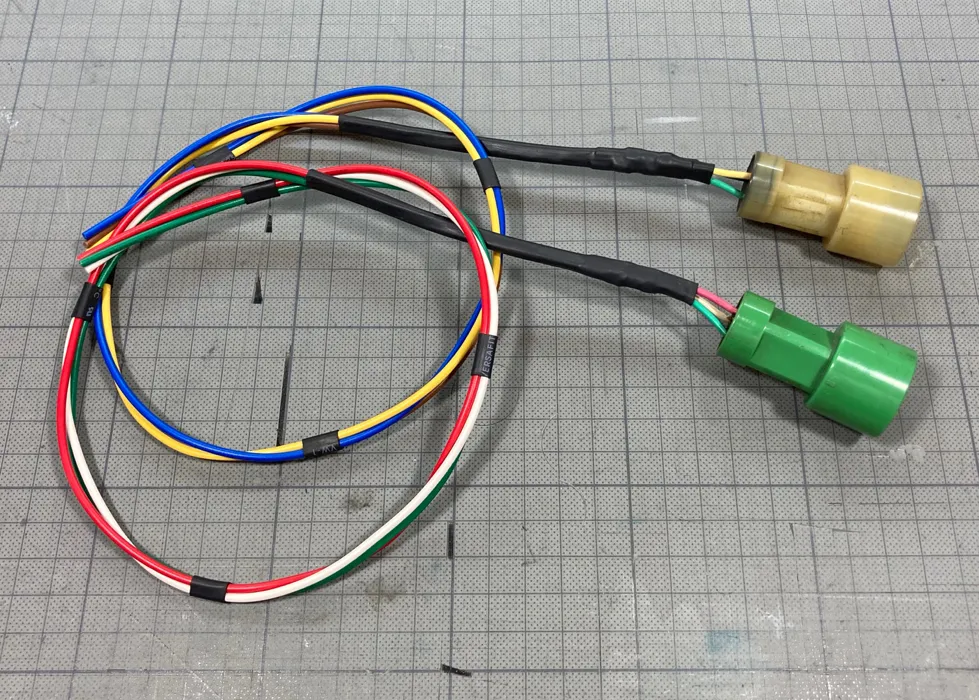

フェンダー内で接続するため、ケーブルを延長します。

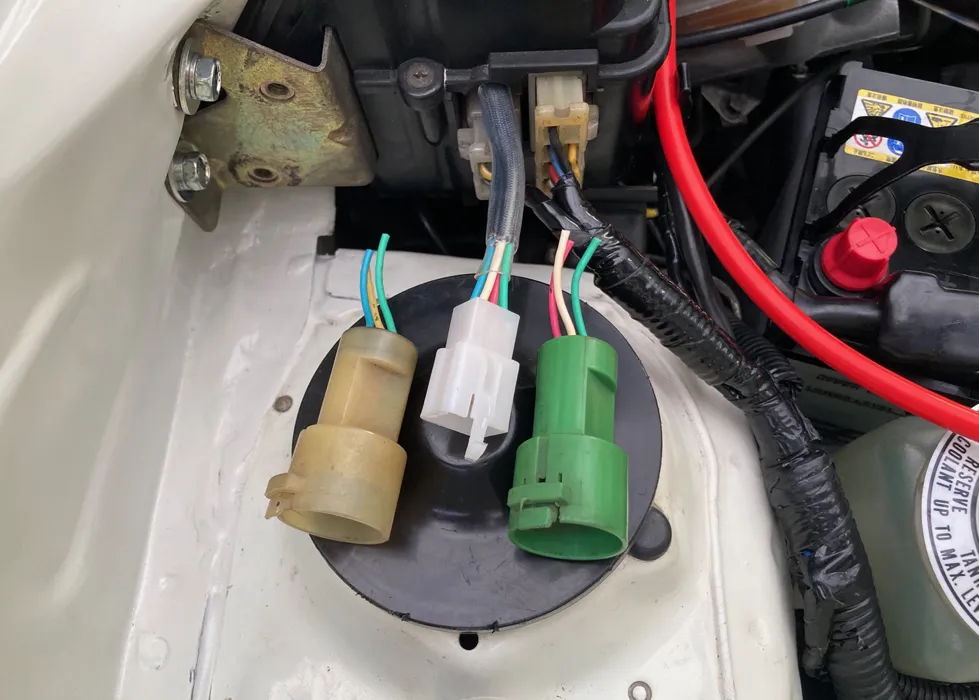

２つの大きなコネクターは小型のコネクタにまとめて配線しました。

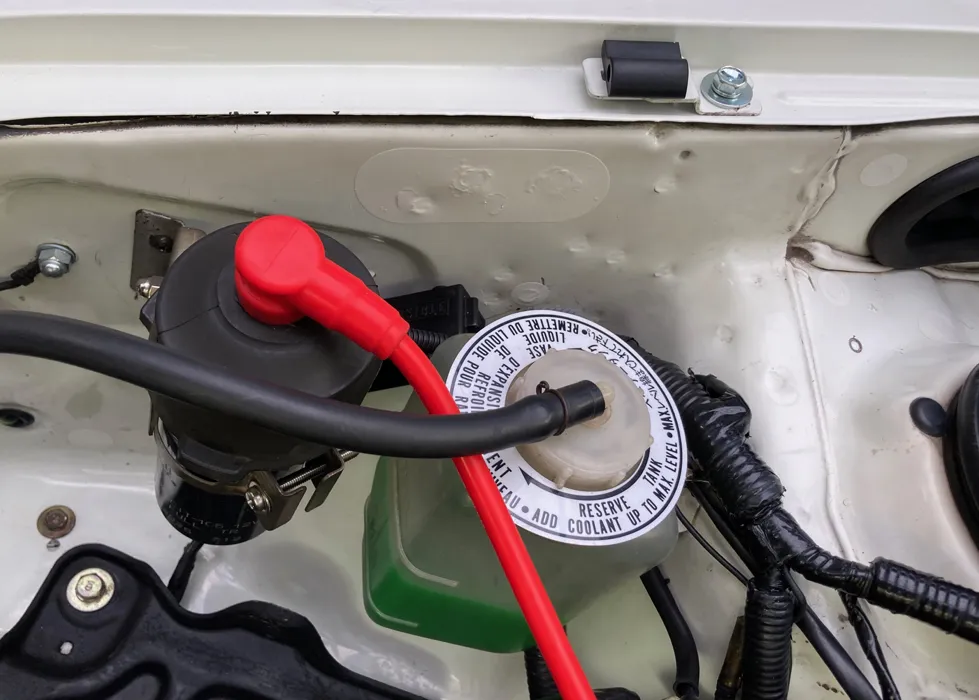

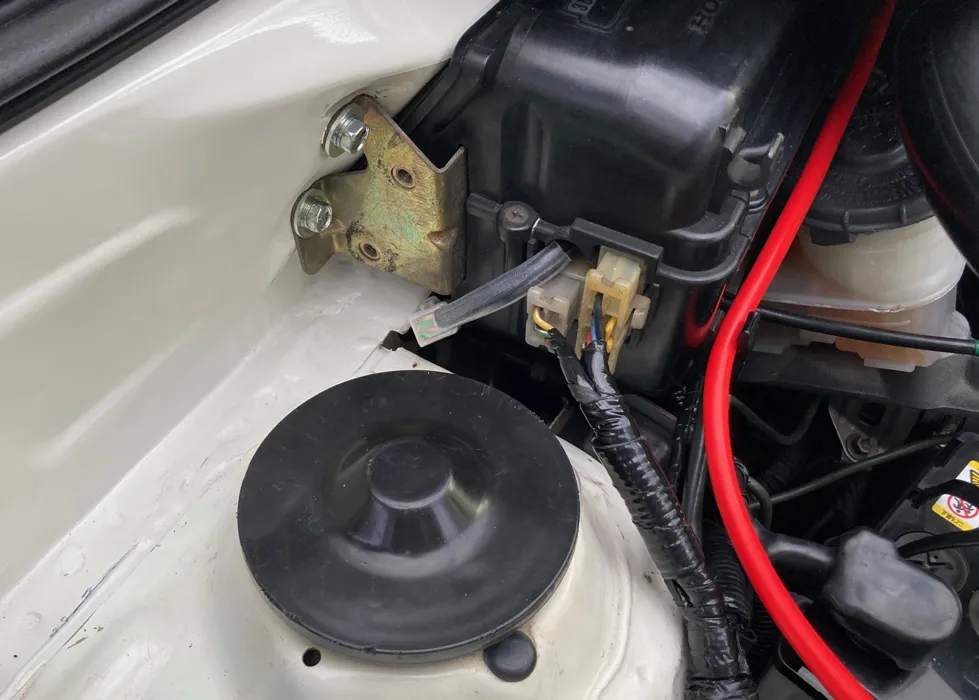

ケーブル引き込み穴は、リザーバータンクの裏に、隠れます。
外していたパーツを戻していきます。

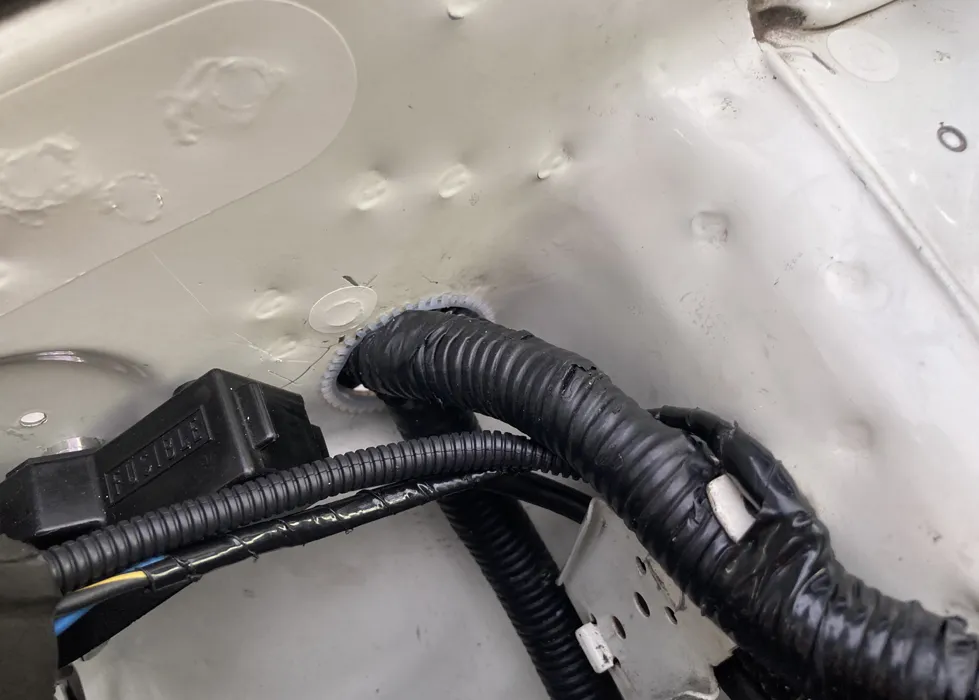

開けた穴から必要なケーブルをエンジンルームに引き込みます。

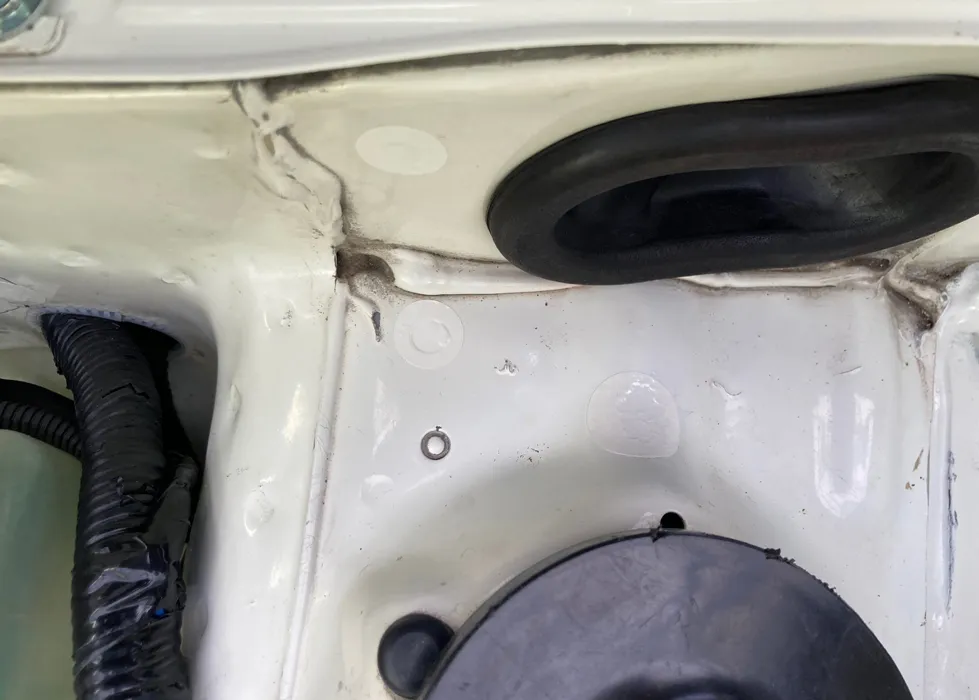

不要な穴をシールで塞ぎます。 埋めて塗装すると、より良いけど...

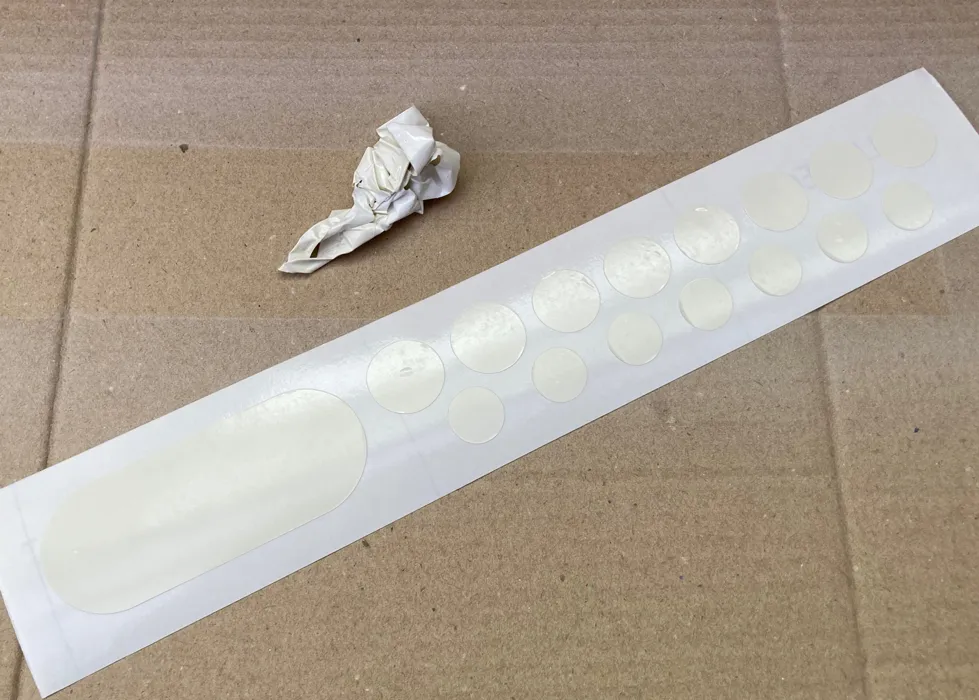

無数に開いている穴を目立たないように塞ぐシールを作りました。

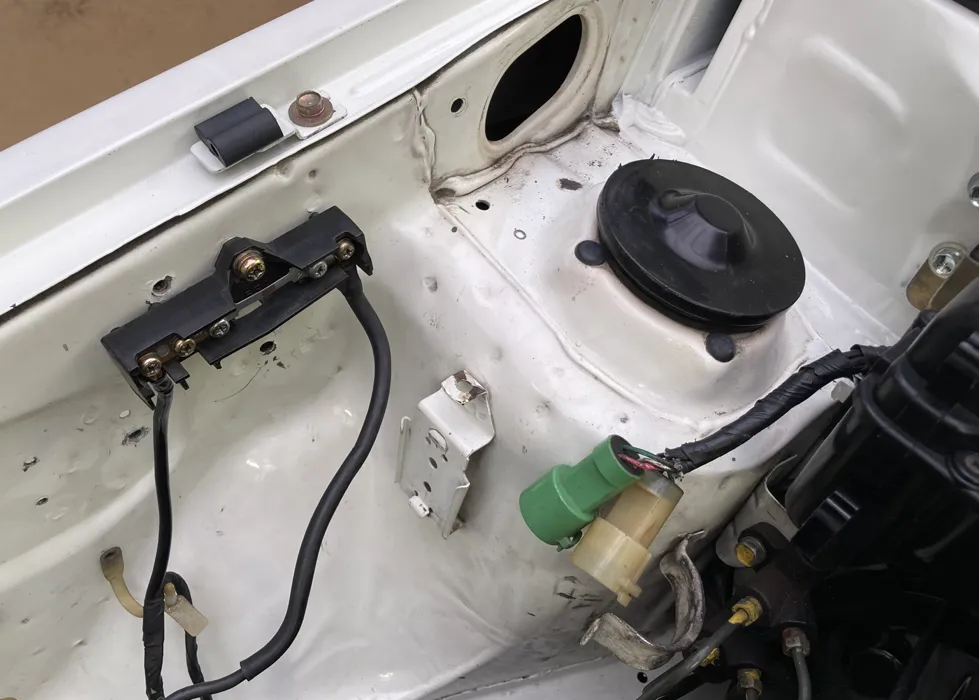

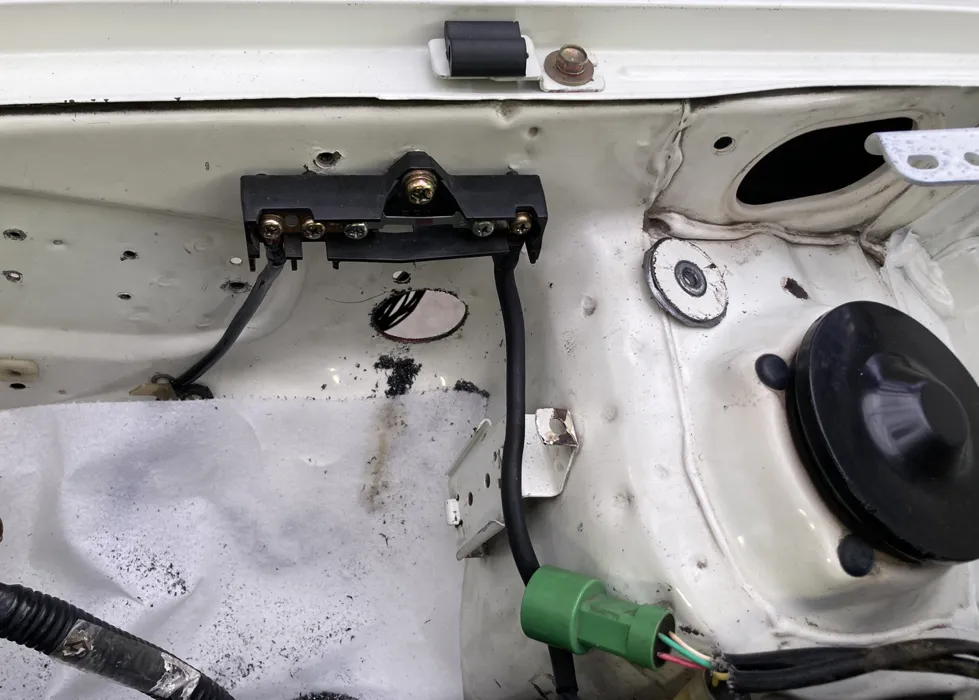

目立たない位置にケーブルを引き入れる穴を開けます。

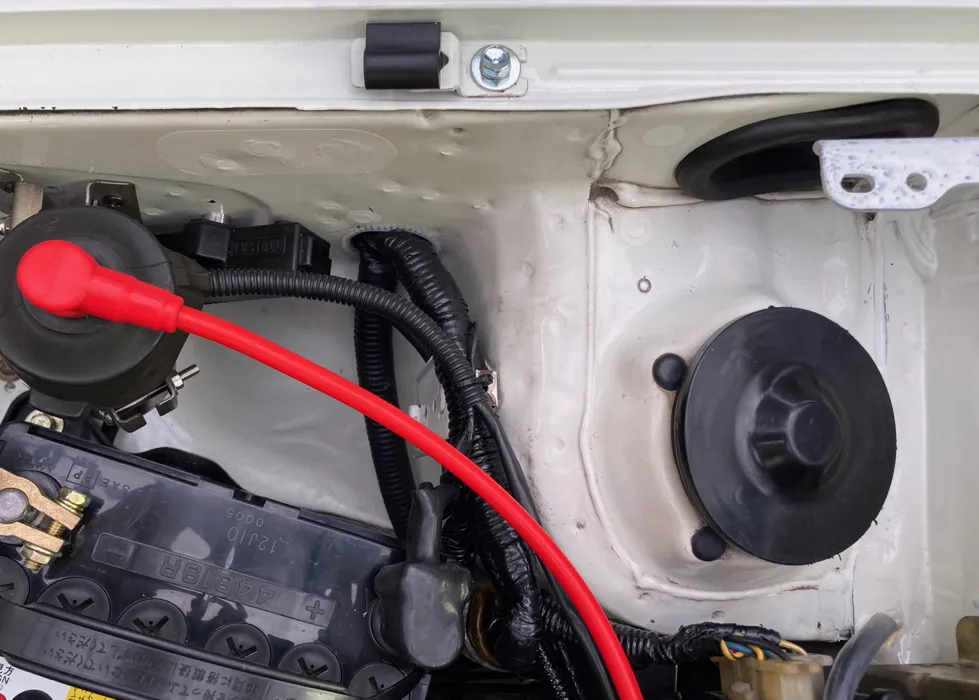

メインヒューズホルターはエンジンルーム側に残します。

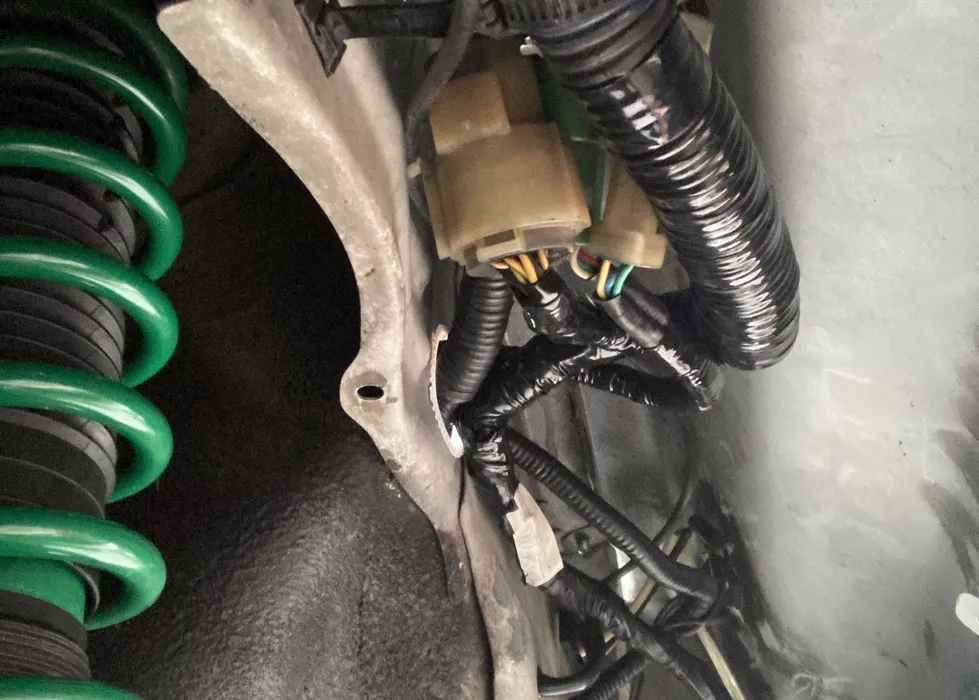

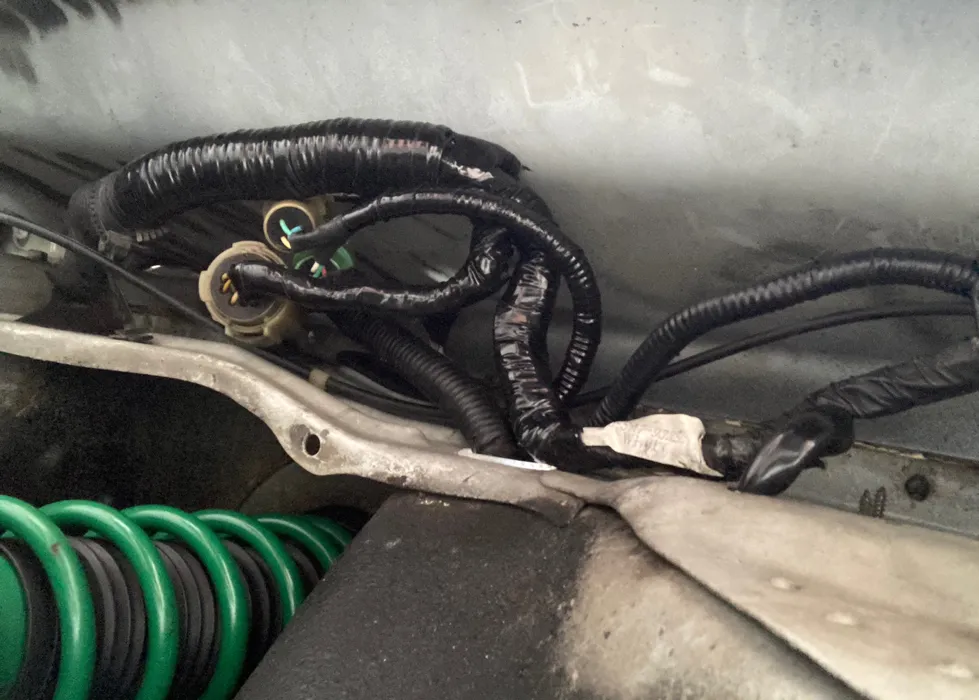

ケーブルとコネクターをフェンダー裏に収めます。

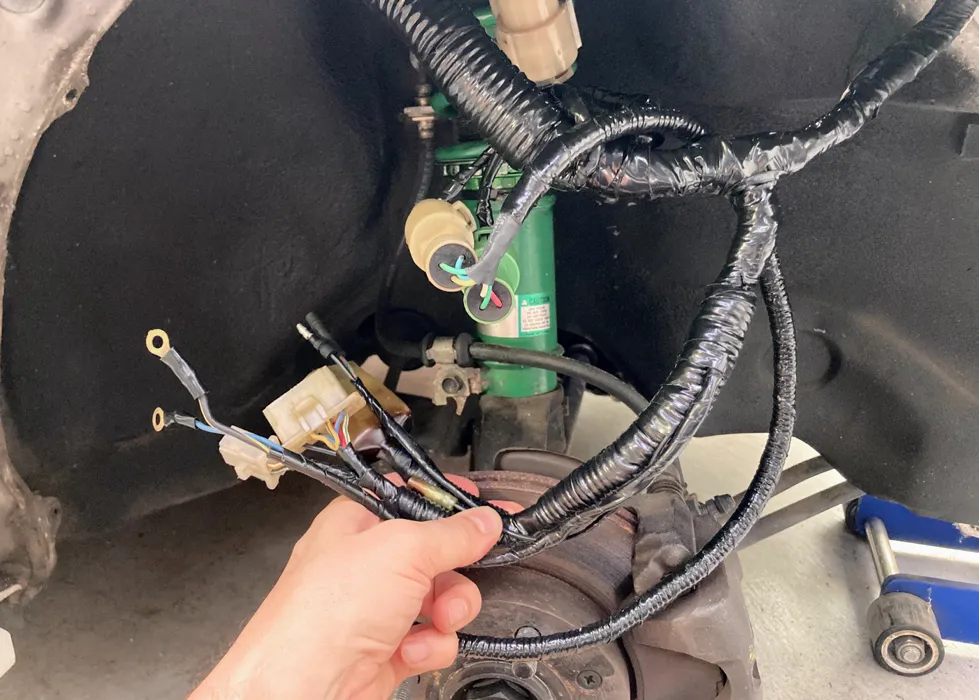

行き先別にケーブルをまとめます。
全て異なる色って凄いですね。軽く途方に暮れる。

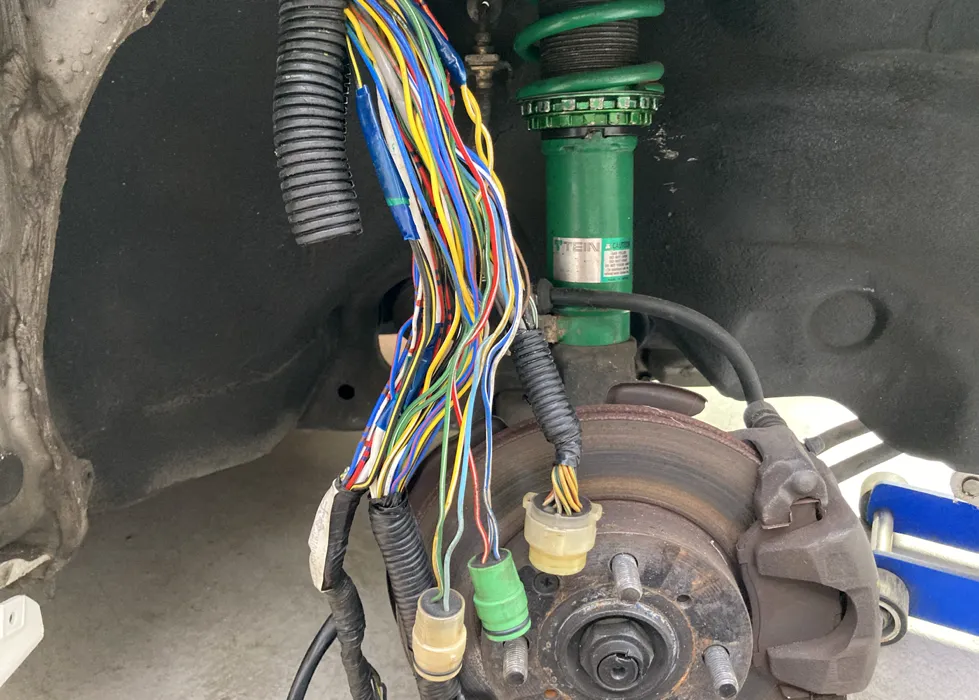

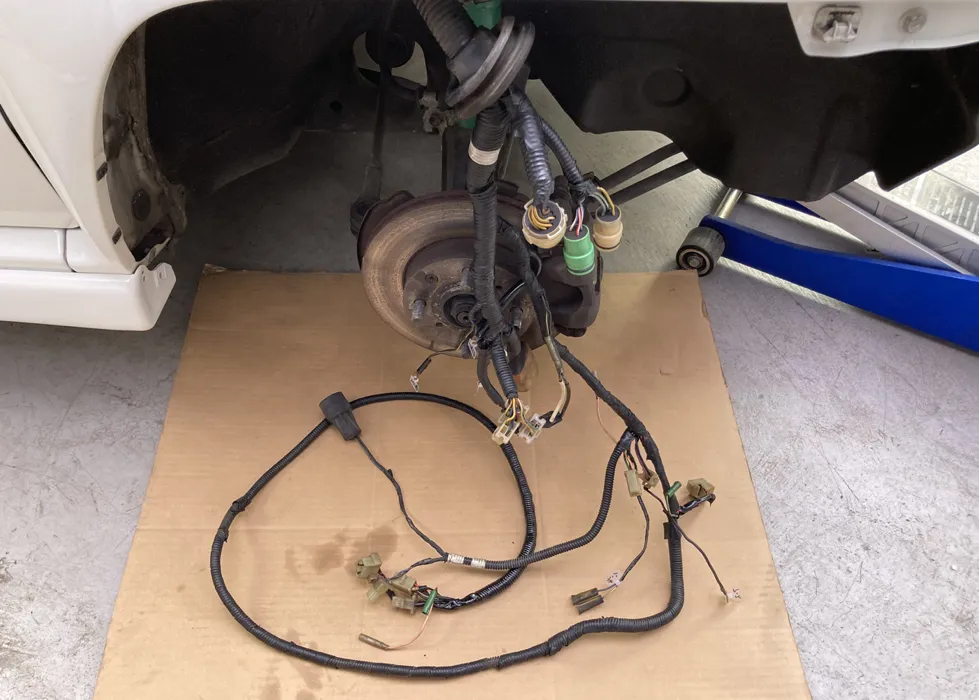

エンジンルームに入っていたケーブルをフェンダー側に引き出します。
ケーブルを１つづつ、接続先から外していきます。
周辺パーツを取り外し、配線を確認します。

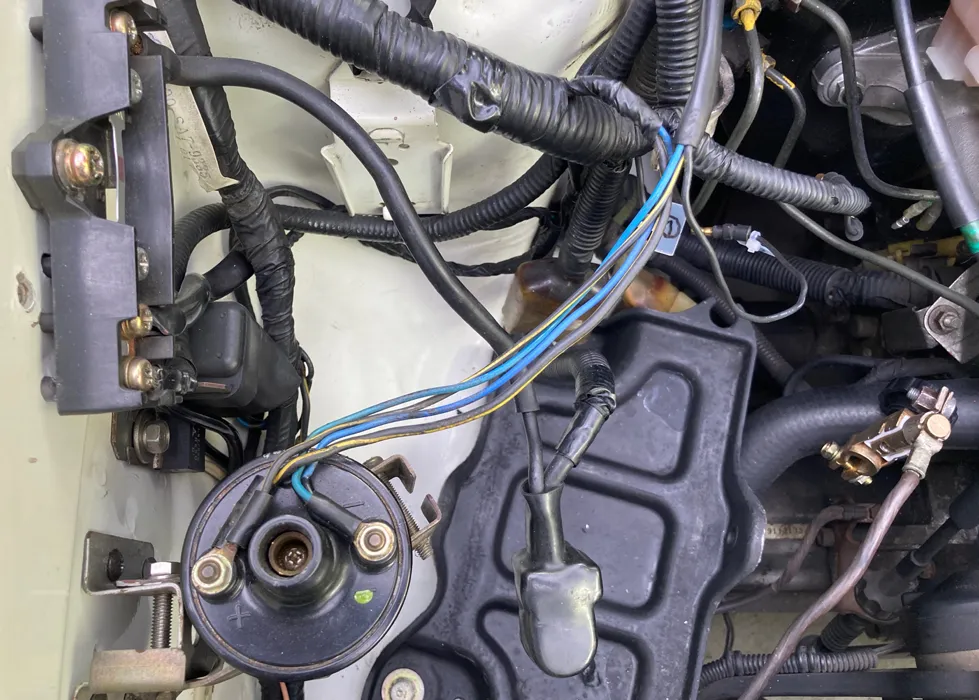

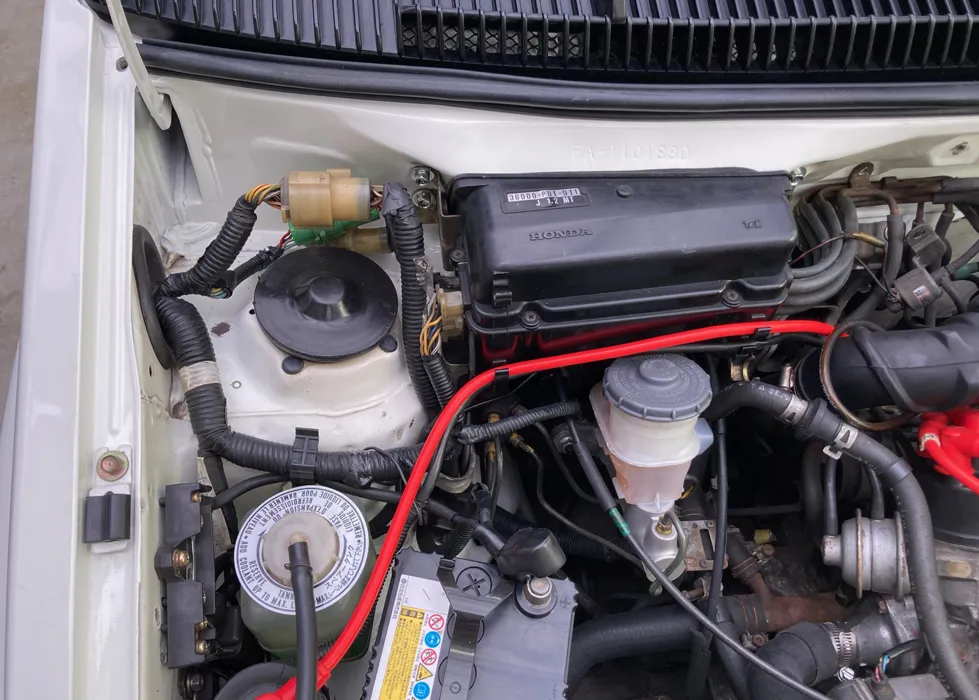

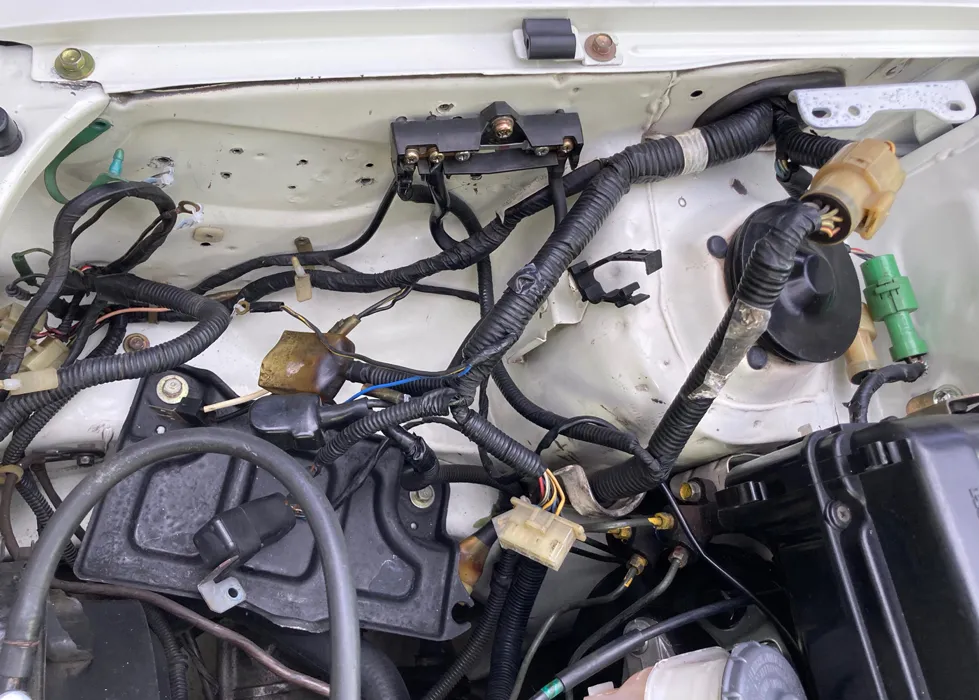

これがノーマルの状態です...
